摘要

眾所周知“4G改變生活，5G改變社會。”如果說2019年是5G的開元之年，那么2020年就是5G全面大爆發的一年。從網路通信到手機芯片，從自動駕駛到遠程醫療，5G技術已實現與工業、醫療、交通、娛樂等傳統領域的深度融合，開啟了高效便捷、穩定精準的萬物智慧互聯時代。

引言

如果把5G比作信息時代的“超音速戰機”，那么CCL覆銅板和PCB印制電路兩大工業系統可視作戰機的左右引擎。在傳統CCL和PCB行業不斷創新和發展下，眾多公司生產的高密度、高射頻的高端電路板成為了5G新基建中的不可替代的核心基礎。其中代表企業有生益科技、生益電子、景旺電子、崇達科技、興生快捷等。

不言而喻，越高端的覆銅板和電路板產品工藝對生產環境的要求就越高，精準控制的溫濕度和高級凈化車間是保障生產環境的最核心基礎。合景實業作為華南名列前茅的老牌工程公司，設計與施工資質齊全，十余年扎根CCL與PCB無塵車間設計、施工、維保事業中，培養了一大批專注于高精準溫濕度和潔凈度控制的凈化廠房設計與施工的專業技術人員；為國內外大批CCL與PCB企業提供了高水平、高質量的凈化系統設計方案和科學的作業流程。

工藝

CCL覆銅板廠房大致工藝流程及各區域凈化環境要求如下：

舉例項目建筑面積約55000㎡，共四層，一至三層為廠房及部分功能房辦公室等；四層為設備機房區。其中上膠塔、中間倉高度超20m。本棟廠房凈化車間區域約為9500㎡，一期配備三臺900RT的水冷式離心空調主機，如PP商片倉、中間倉、配料倉等層高超15米的十萬級凈化車間采用“PAU+AHU+高效風口”的凈化空調模式，其他層高在3米的十萬級、萬級車間采用“MAU+FFU+DC”凈化空調系統控制溫濕度及潔凈度。此項目裝修凈化機電總投資約4000萬元，由合景實業EPC項目總承包，項目開工至竣工用時105天。

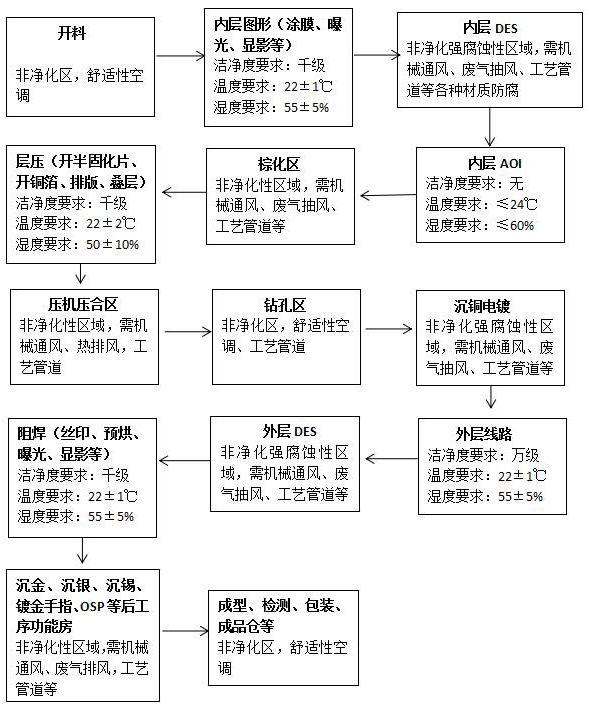

PCB印制線路板廠房大致工藝流程及各區域凈化環境要求如下：

舉例項目建筑面積約100000㎡，共兩層，屋面為設備機房區。其中內層圖形、層壓、外層線路、阻焊四個大區為凈化車間，凈化車間總面積約為20000㎡，總體配備6臺1300RT的水冷式離心空調主機，層壓區凈化車間采用“PAU+AHU+高效風口”的凈化空調模式，內層圖形、外層線路、阻焊顯影三大凈化車間采用“MAU+FFU+DC”凈化空調系統控制溫濕度及潔凈度。此PCB無塵車間設計裝修凈化機電一期投資約8000萬元，由合景實業EPC項目總承包，項目開工至竣工用時180天。
